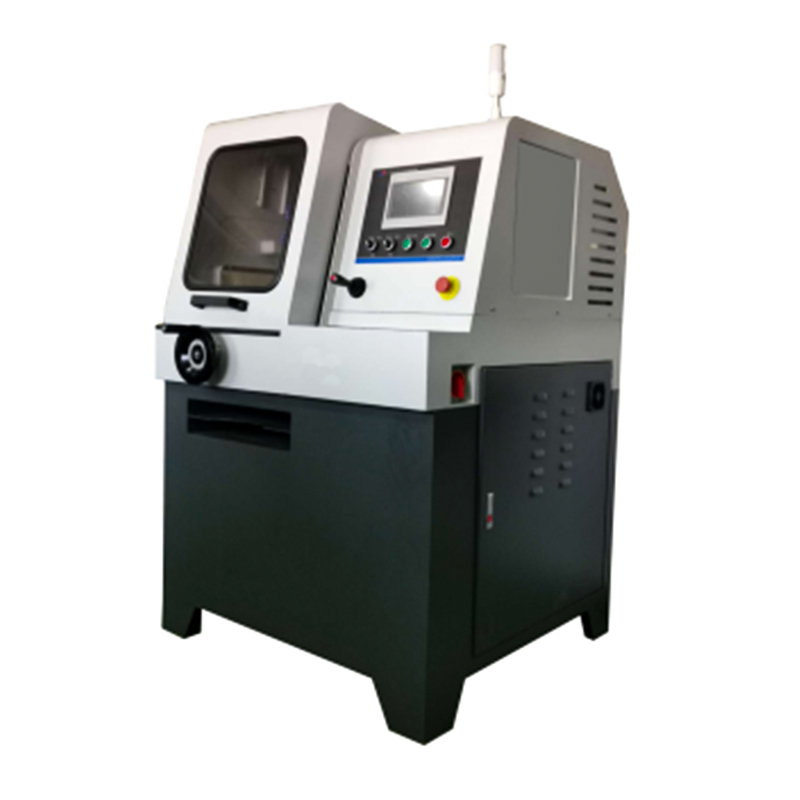

LC-400YAZA 全自动金相切割机
产品介绍：
LC-400YAZA全自动金相切割机是一款大型全自动化的金相切割机，功能强大，操作简便，噪音低，安全可靠，是现代化试验室切割大尺寸样品的有效设备之一。
产品特点：
1. 采用了先进的电气技术：
l PLC可编程控制器
l 触摸屏人机交互
l 闭环控制的高精度进刀电机
l 变频控制的变频电机
2. 切割片上下（Z轴）移动实现砍式切割、样品台前后（Y轴）移动实现样品平移式切割:
l 两轴可分别移动，也可同时移动；
l 两轴均可选手动或自动；
l 两轴均采用编码器实现高精度位移控制。
3. 八种进给模式，可用户定制：
1）工件连续进给；
2）切割片砍式进给；
3）工件往复式进给；
4）工件切退式进给；
5）切割片切退式进给；
6）工件、切割片同时（曲线）进给；
7）工件手动进给；
8）切割片手动进给。
4. 对于200种不同的工件,可保存或选取200组对应的切割参数。
5. 每组切割参数保护:切割模式、电机转速、切割行程、进刀深度等影响切割性能的各种参数。
6. 采用大功率的变频电机，可根据被切材料及切割片大小改变转速，以提高切割的可控性。

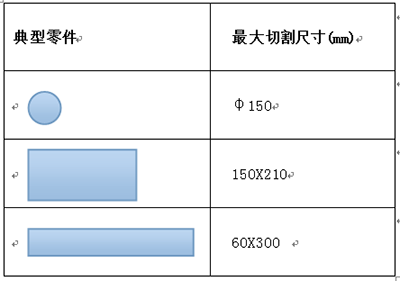

7. 切割超大样品：
8. 切割位置激光定位。
9. 可使用450毫米的切割片（选件），切割直径最大可达170毫米。
10. 采用磁性过滤等多级过滤技术，冷却水更干净，大幅提高冷却效果。
11. 切割仓和电机等电器仓独立分开，保证了电器的可靠性和安全性。
12. 备有切割片存放架和样品存放台，方便使用。
技术参数
|
1 |
进给类型 |
自动（Y轴，Z轴）/手动（Y轴手轮，Z轴摇杆） |
|
2 |
进给模式 |
1）工件连续进给；2）切割片砍式进给；3）工件往复式进给；4）工件切退式进给；5）切割片切退式进给；6）工件、切割片同时（曲线）进给；7）工件手动进给；8）切割片手动进给 |
|
3 |
最大行程 |
Z轴100；Y轴300mm |
|
4 |
切割速度 |
0.01~3mm/s |
|
5 |
切割片规格 |
400*3*32 |
|
6 |
变频调速 |
500~3000转/分 |
|
7 |
切割电机功率 |
4KW |
|
8 |
最大切割直径 |
φ150mm |
|
9 |
最大切割长度 |
300mm |
|
10 |
切割室尺寸 |
445mm×625mm |
|
11 |
切割夹具 |
快速推拉式一组，钳口高度60mm |
|
12 |
电气控制方式 |
液晶触摸屏，按钮，摇杆 |
|
13 |
照明 |
LED照明灯 |
|
14 |
冷却装置 |
四道冷却水及一道冷却水枪 |
|
15 |
循环水箱 |
磁性过滤，80L |
|
16 |
电源 |
380V/ 50Hz |
|
17 |
重量 |
200公斤 |
|
17 |
外形尺寸 |
1000mm×1000mm×1800mm（长×宽×高） |
标准配置
|
序号 |
名称 |
数量 |
|
1 |
切割机LC-400YAZA |
1台 |
|
2 |
冷却水箱（含磁性分离器） |
1套 |
|
3 |
超硬克星切割片（400*3*32） |
2片 |
|
4 |
切割润滑液（4L） |
1桶 |
|
5 |
进水管Φ19、排水管Φ60 |
各1根，共2根 |
|
6 |
扳手14-17、扳手22-24、扳手36 |
各1把，共3把 |
|
7 |
喉箍14-27、52-76 |
各2个，共4个 |
|
8 |
内六角4mm、6mm（带手柄） |
各1把，共2把 |
|
9 |
产品说明书 |
1份 |
|
10 |
产品合格证 |
1份 |
