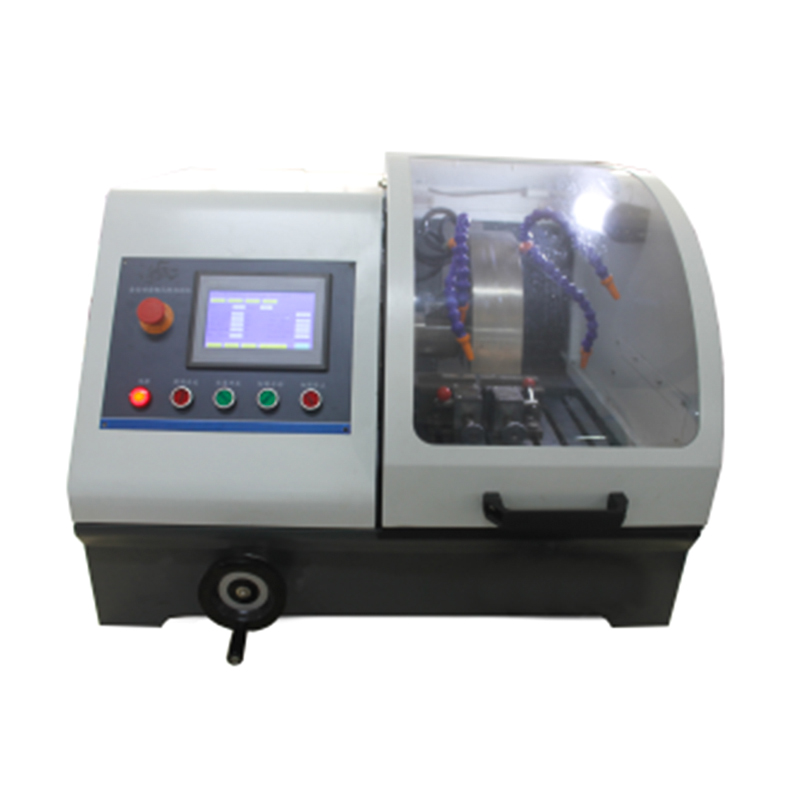

LC-350YAT手自一体金相切割机
一、产品特点
l 自动工作状态时，自动进刀、退刀，进刀、退刀速度可设置；
l 创新的震动（进刀－退刀－进刀）切割模式，使样品切割部位充分冷却，保证切割的样品不再被烧伤；
l 可完全手动操作，不受自动方式影响；
l 超强的循环冷却系统使工件在切割时不会烧伤，水箱里面有过滤网，便于收集残渣废屑；
l 采用全封闭结构，透明防护罩，增加观察视野，上下开合方式简单轻松，不占用空间；
l 快速夹紧机构，装卡试样方便；
l 钳口和工作台面等主要零部件均采用不锈钢材料制成，使用寿命长；
l 多重保护开关为操作者提供安全保护；
二、技术参数
|
名称 |
规格 |
|
切割片 |
350*2.5*32 |
|
主轴转速 |
2800r/min |
|
进给速度 |
0.01-3mm/s可调 |
|
切割片行程（Y轴） |
220mm |
|
理论最大切割样品 |
φ100mm圆棒 |
|
夹具夹持最大距离 |
128mm |
|
工作台尺寸 |
333mm*240mm |
|
切割夹具 |
快速推拉式一组，钳口高度60mm |
|
按键控制 |
液晶触摸屏，按钮 |
|
照明 |
lED照明 |
|
冷却装置 |
四道冷却水、一道冷却水枪 |
|
循环水箱 |
外置循环过滤水箱40L（可选配磁性过滤水箱） |
|
电机 |
功率：4KW |
|
紧急制动装置 |
急停开关 |
|
电源： |
AC380V 50HZ |
|
外形尺寸 |
960*890*725mm，地脚中心距离830*710mm
|
|
重量 |
200KG |
三、部分触摸屏界面

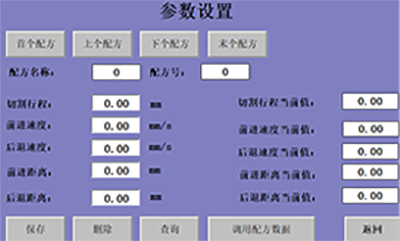

参数设置界面 直线切割运行界面

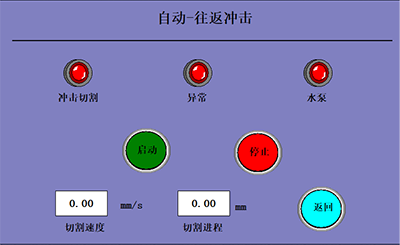

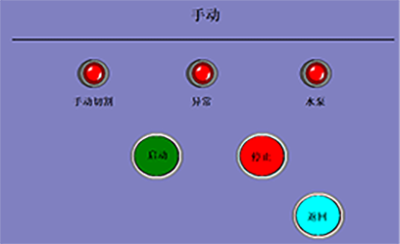

冲击切割运行界面 手动切割运行界面
四、标准附件
|
名称 |
数量 |
名称 |
数量 |
|
自动金相切割机LC-350YAT |
1台 |
排水管Φ60 |
1根 |
|
冷却水箱 |
1套 |
喉箍52-76 |
1个 |
|
超硬克星切割片（350*2.5*32） |
2片 |
切割润滑液 |
1桶（4L） |
|
扳手22-24 |
1把 |
主轴限位杆 |
1根 |
|
把手14-17 |
1把 |
内六角M4 |
1把 |
|
内六角M6 |
1把 |
|
|
|
技术文件：产品说明书1份、产品合格证1份 |
|||
