便携分体式粗糙度仪TM432

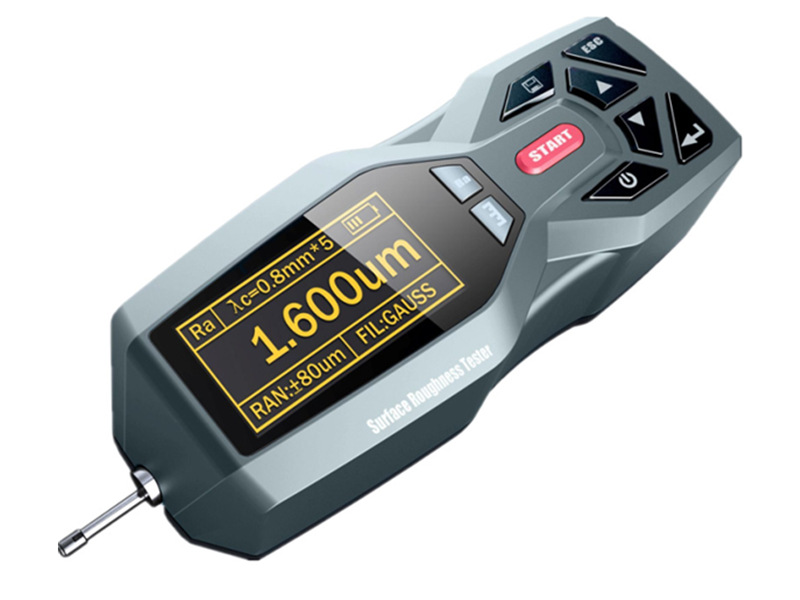

TM432便携式粗糙度仪(分体式）
概述
便携式粗糙度仪是一台便携式触针表面粗糙度形状测量仪，适用于车间检定站、实验室、计量室等环境的检测。测量参数符合国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以数字和图形方式显示在液晶显示器上，也可以输出到打印机上。
产品功能和特点
★ 机电一体化设计，体积小，重量轻，使用方便；
★ 采用DSP芯片进行控制和数据处理，速度快，功耗低；
★ 大量程，多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr；
★ 128×64 OLED点阵显示器，数字/图形显示；高亮无视角；
★ 显示信息丰富、直观、可显示全部参数及图形；
★ 兼容ISO、DIN、ANSI、JIS多个国家标准；
★ 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
★ 有剩余电量指示图标，提示用户及时充电；
★ 可显示充电过程指示，操作者可随时了解充电程度
★ 连续工作时间大于20小时
★ 大容量数据存储，可存储100组原始数据及波形。
★ 实时时钟设置及显示，方便数据记录及存储。
★ 具有自动休眠、自动关机等节电功能
★ 可靠防电机走死电路及软件设计
★ 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
★ 全金属壳体设计，坚固、小巧、便携、可靠性高。
★ 中/英文语言选择；
★ 可连接打印机；
主要技术性能指标
1.传感器：
|
传感器性能指标 |
|
|
检测原理 |
电感式 |
|
测量范围 |
160μm |
|
针尖半径 |
5μm |
|
针尖材料 |
金刚石 |
|
触针测力 |
4mN(0.4gf) |
|
触针角度 |
90° |
|
导头纵向半径 |
45mm |
2.主机参数表：
|
项目 |
描述 |
|
最大驱动行程 |
17.5mm/0.7inch |
|
不大于±10% |
|
|
不大于6% |
|
|
测量轮廓 |
粗糙度，波纹度，原始轮廓 |
|
参数 |
Ra（0.025μm ~ 12.5μm）, Rz（0.02μm ~ 160μm）, Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr |
|
滤波器 |
RC,PCRC,Gauss,ISO13565 |
|
取样长度l |
0.25mm,0.8mm,2.5mm |
|
评定长度L |
(1-5)l |
|
内部存储能力 |
100组原始数据 |
|
外部输入/输出接口 |
USB |
|
电源 |
内置锂离子充电电池/外接电源适配器 |
|
外形尺寸 |
143×55×42mm(主机) |
|
重量 |
约0.4kg(主机) |
3. 标配配置
|
主机 |
1台 |
|
标准传感器 |
1支 |
|
多刻线样板 |
1块 |
|
样板支架 |
1个 |
|
活动支架 |
1套 |
|
电源适配器 |
1个 |
|
USB充电电缆 |
1根 |
|
仪器箱 |
1个 |
