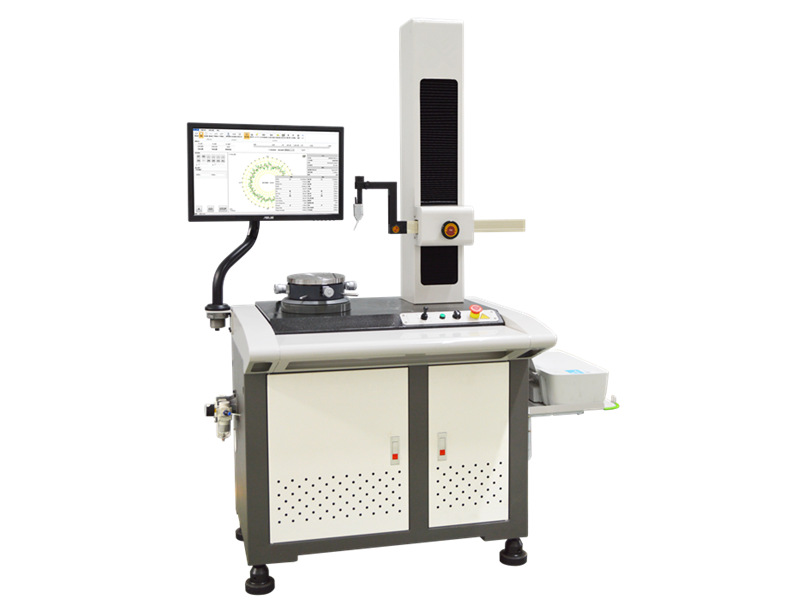

精密RA16圆度仪

所属分类：轮廓仪、圆度仪、圆柱度仪、粗糙度仪

产品概述：特点：标准型，使用成本低采用气浮主轴，精度保持更持久，稳定性好小型高精度圆度测量机名称规格说明仪器名称圆度仪仪器型号RA16培训培训地点：设备使用方厂内运输安装调试供货方提供产品的运输安装及调试测量原理 圆度仪是以精密回转中心为回转基准，通过传感器测量工…

特点：

标准型，使用成本低

采用气浮主轴，精度保持更持久，稳定性好

小型高精度圆度测量机

测量原理

   圆度仪是以精密回转中心为回转基准，通过传感器测量工件不同转角位置上的实际轮廓到回转中心的半径变化量，来定量评价被测件某一横截面圆度的测量仪器。

测量功能

评价项目:

圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度

分析能力:

频谱分析、缺口/毛刺自动剔除、波形分析

圆度评定方式（4种）: 最小区域法、最小二乘法、最小外接圆法、最大内切圆

圆度滤波档位:1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr,15-500upr,2-15upr

滤波形式: 高斯（ISO标准）

 技术规格

旋转工作台

   1.1 轴承类型：气浮轴承

 1.2 旋转精度： （0.025+6H/10000）μm*1

 1.3 旋转速度： 6rpm

   1.4 工作台有效直径：180mm

   1.5 最大工件直径：420mm

   1.6 最大测量直径：250mm

   1.7台面最大承重：15kg

垂直轴（Z轴）

   2.1 垂直移动：320mm

   2.2 垂直移动方式：电动

   2.3 最大检测高度（离旋转工作台）：320mm

   2.4  最大检测深度：100mm（最小内径 30mm）

水平臂（X轴）

   3.1 水平移动：150mm

   3.2 突出量：25mm

   3.3 水平移动方式：手动

圆周采样

   4.1 采集器件：圆光栅

   4.2 圆周采样点数：4096点

   4.3 传感器类型：电感传感器

   4.4 传感器量程：±300μm

   4.5 传感器分辨率：最高0.001μm

调心调平工作台

   5.1 调心范围：±3mm

   5.2 调平范围：±2°

测针

   6.1 标准测针：红宝石  Φ2*10

   6.2 测针方向：双方向

   6.3测针调整角度：±45°

注：1、测量点距端面高度H小于20mm时；2、截止波长为2.5mm时；3、以上参数均在20℃±5℃，阶梯温度不超过2℃/h的环境下测得；4、地面震动最大RMS  ＜50HZ  2.5μm/s /＞50HZ 5.0μm/s。

设备配置

设备尺寸

环境要求

室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场

振源：地面震动最大RMS：  ＜50HZ   2.5μm/s  / ＞50HZ   5.0μm/s

电源：AC 220V±10%  50Hz   单独地线

功率需求：500W

温度：现场温度：12～26℃  理想温度20±2℃   阶梯温度不超过1℃/h

相对湿度：＜85%（无凝露）

气源：空压机气源压力：0.5-0.8Mpa    空压机气源流量：＞0.2m³/min

      仪器入口空气压力露点＜10℃     油雾浓度＜0.5mg/m³    固态物＜3um

      固态颗粒含量：＜5mg/m³

售后服务

质保期：从安装验收合格之日起12个月，但不超过发货之日起15个月。在此期限内因我方原因造成的机器故障，负责免费维修。

质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。

公司负责为用户免费提供计量测试技术咨询服务。

公司以成本价终身为用户提供设备保修服务。

如公司接到用户设备故障请求服务电话，24小时响应，如有必要72小时内派技术人员赴现场解决问题。

公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。

公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。

用户所在地区如有我公司地区办事处，其售后技术服务事宜由我公司地区办事处全面负责。
