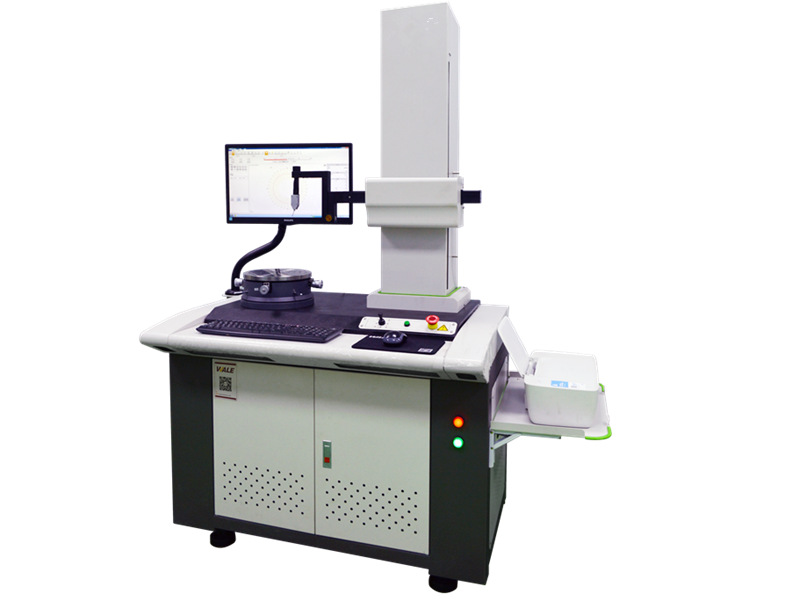

特点：

性能和成本的平衡，具有优质性价比

采用气浮主轴，精度保持更持久，稳定性好

双轴带光栅反馈，测量功能更全面

多截面评价圆柱度，更精准

Ø 测量原理

   圆柱度仪是以精密回转中心线为回转测量基准，精密直线运动导轨为直线测量基准，通过位于直线运动导轨上的位移传感器，测量圆柱体表面若干截面在不同转角位置上的实际轮廓到回转中心线的半径变化量，来定量评价圆柱体表面圆柱度的测量仪器。可用于测量圆柱体工件表面轮廓仪的形状误差（圆度、圆柱度、平面度和直线度），位置误差（同心度、同轴度、跳动和垂直度）等。

Ø 测量功能

评价项目:

圆柱度模块：圆柱度、径向全跳、同轴度、锥度、半径

圆度模块：圆度、同心度、径向单跳、壁厚差

直线度模块：直线度、平行度、垂直度

单截面平面度模块：单截面平面度、轴向单跳、垂直度、平行度

多截面平面度模块：多截面平面度、平行度、轴向全跳动、垂直度

换向器模块：单片跳动、临片跳动、片间断差

分析能力:

圆柱度功能：2-10个截面，3种评价方式

    圆柱度评估的参考基准：LSCY  MZCY  MICY  MCCY  OSCY

    圆度评估参考圆：LSC  MZC  MIC  MCC

    测量波段：1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr, 15-500upr,2-15upr

    缺口测量：有

Ø  技术规格

1、旋转工作台

   1.1 轴承类型：气浮轴承

 1.2 旋转精度： （0.025+6H/10000）μm^*1

 1.3 旋转速度： 6rpm

   1.4 工作台有效直径：180mm

   1.5 最大工件直径：420mm

   1.6 最大测量直径：250mm

   1.7台面最大承重：25kg

2、垂直轴（Z轴）

   2.1 垂直移动：320mm

   2.2 垂直移动方式：电动

   2.3 最大检测高度（离旋转工作台）：320mm

   2.4 最大检测深度：100mm（最小内径 30mm）

   2.5 立柱直线度: 0.5μm/100mm^*2

3、水平臂（X轴）

   3.1 水平移动：150mm

   3.2 突出量：25mm

   3.3 水平移动方式：电动

4、圆周采样

   4.1 采集器件：圆光栅

   4.2 圆周采样点数：8192点

   4.3 传感器类型：电感传感器

   4.4 传感器量程：±300μm

   4.5 传感器分辨率：最高0.001μm

5、调心调平工作台

   5.1 调心范围：±3mm

   5.2 调平范围：±2°

6、测针

   6.1 标准测针：红宝石  Φ2*10

   6.2 测针方向：双方向

   6.3测针调整角度：±45°

注：1、测量点距端面高度H小于20mm时；2、截止波长为2.5mm时；3、以上参数均在20℃±5℃，阶梯温度不超过2℃/h的环境下测得；4、地面震动最大RMS  ＜50HZ  2.5μm/s /＞50HZ 5.0μm/s。

Ø 设备配置

Ø 设备尺寸

Ø 环境要求

室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场

振源：地面震动最大RMS：  ＜50HZ   2.5μm/s  / ＞50HZ   5.0μm/s

电源：AC 220V±10%  50Hz   单独地线

功率需求：500W

温度：现场温度：12～26℃  理想温度20±2℃   阶梯温度不超过1℃/h

相对湿度：＜85%（无凝露）

气源：空压机气源压力：0.5-0.8Mpa    空压机气源流量：＞0.2m³/min

      仪器入口空气压力露点＜10℃     油雾浓度＜0.5mg/m³    固态物＜3um

      固态颗粒含量：＜5mg/m³

Ø 售后服务

质保期：从安装验收合格之日起12个月，但不超过发货之日起15个月。在此期限内因我方原因造成的机器故障，负责免费维修。

质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。

公司负责为用户免费提供计量测试技术咨询服务。

公司以成本价终身为用户提供设备保修服务。

如公司接到用户设备故障请求服务电话，24小时响应，如有必要72小时内派技术人员赴现场解决问题。

公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。

公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。

用户所在地区如有我公司地区办事处，其售后技术服务事宜由我公司地区办事处全面负责。
