一、产品特点:

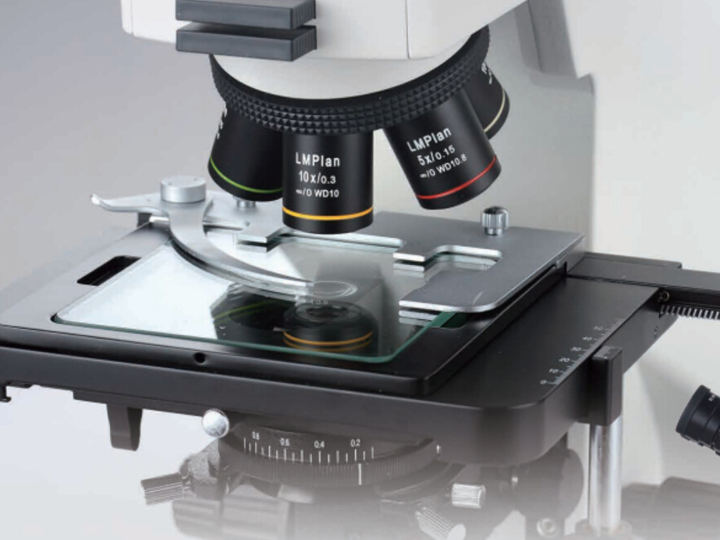

整合了新型金相显微镜技术优势,以优异的成像性能、舒适的操作体验,为客户提供高性价比的金相分析及工业检测解决方案。LMPlan系列长工作距金相物镜,提升色差校正水平,同时调整膜系设计,进一步提升图像分辨率与色彩还原性。
观察筒
采用新生儿睡床舒适角度(30°)的观察筒,能够缓解用户在长时间工作状态下的紧张与疲劳,保证优质观察状态。观察筒上的刻度,方便用户自行调节合适瞳距范围。
落射照明器
采用LED柯拉照明系统,带视场光阑、孔径光阑和斜照明装置;预设起偏镜、检偏镜与滤色片插槽。
单颗5W LED 暖白光照明(3000-3300K),与同类LED照明相比,能大大降低观察者的视觉疲劳。
视场光阑与孔径光阑采用拉杆装置,中心可调, 能灵活调节照明范围的大小,有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察,您也可根据需求,选择不同颜色的滤色片获得理想的观察效果。
随机限位装置
可有效防止样品与物镜碰触,避免损伤。采用优良的聚光系统,数值孔径更大,亮度更高,大幅提升透射光通过率。
二、产品配置:
产品名称及型号 |
CDM-806三目透反金相显微镜 |
|
部件配置及规格 |
规格描述 |
数量 |
高眼点大视野平场目镜22mm |
1对 |
|
无限远铰链三通观察筒,30°倾斜,360°旋转;瞳距调节范围:54mm~75mm;视度调节±5°;两档分光比R:T=100:0或50:50 |
1套 |
|
无限远长工作距平场消色差金相物镜5XLMPL5X/0.15 WD10.8mm |
1只 |
|
无限远长工作距平场消色差金相物镜10XLMPL10X/0.3 WD12.2mm |
1只 |
|
无限远长工作距平场消色差金相物镜20XLMPL20X/0.45 WD4mm |
1只 |
|
无限远长工作距平场半复消金相物镜50XLMPLFL50X/0.55 WD7.9mm |
1只 |
|
无限远长工作距平场半复消金相物镜 LMPLFL100X/0.80 WD2.1mm(可另配) |
不带 |
|
内定位5孔转换器 |
1只 |
|
透反两用机架,低手位粗微同轴调焦机构。粗调行程28mm,带平台位置上下调节机构。最大样品高度30mm,微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240VAC 50/60Hz宽电压系统,上下光源独立可控。 |
1 |
|
反(落)射照明器,柯拉照明系统,带视场光阑与孔径光阑,中心可调。带斜照明装置。 |
1 |
|
100-240V宽电压,单颗大功率5W LED,暖色 |
1 |
|
单颗大功率5W LED灯室(透射用) |
1 |
|
双层机械移动平台,低手位X、Y方向同轴调节;平台面积175mm×145mm,移动范围:76mm×42mm。 |
1 |
|
透反射玻璃载物台板 |
1 |
|
摇出式消色差聚光镜(N.A 0.9) |
1 |
|
|
φ30起偏镜插板(反射用) |
1 |
|
360度旋转式检偏镜插板 |
1 |
1/2CTV(0.5X),C接口,可调焦 |
1 |
|
倍率 |
50X、100X、200X、500X、可调(标准配置10X目镜) |
|
光源 |
反射LED照明,透射LED照明,亮度可调。 |
|
注: |
CDM-806:为电脑型,外形尺寸:50*25*52CM 电压:220V 重量:16KG |
